Wie verbessert ein Spritzguss-Schneckenzylinder die Spritzgussleistung?

Inhaltsverzeichnis

1. Was ist ein Spritzguss-Schraubenzylinder?
2. Wie funktioniert der Schraubenzylinder?
3. Was sind die Hauptschneckenzonen?
4. Warum ist die Qualität von Schneckenzylindern wichtig?
5. Welche Materialien und Oberflächenbehandlungen sind wichtig?
6. Was ist vor der Bestellung zu beachten?
7. Was verursacht den Verschleiß des Schneckenzylinders?
8. Wie können häufige Verarbeitungsprobleme diagnostiziert werden?
9. Wie kann die Lebensdauer verlängert werden?
10. Standard- und verschleißfeste Schneckenzylinder
11. Häufig gestellte Fragen
12. Abschließende Überlegungen

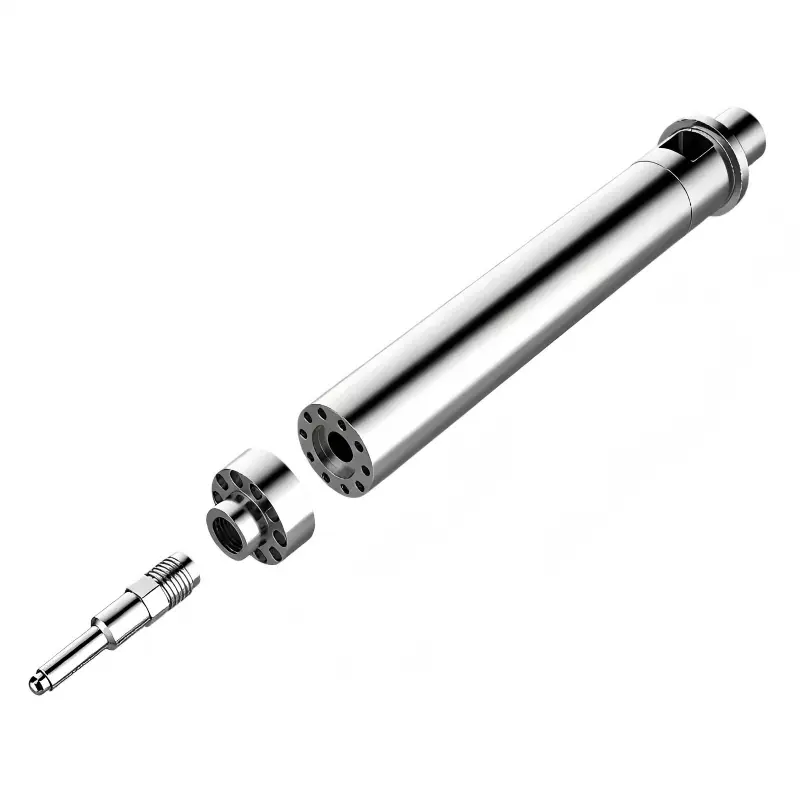

Was ist ein Spritzguss-Schraubenzylinder?

EinSpritzguss-Schraubenzylinderist die primäre Plastifizierungsbaugruppe in einer Spritzgießmaschine. Es besteht hauptsächlich aus einer rotierenden Schnecke, die in einem beheizten Zylinder installiert ist. Gemeinsam fördern diese Komponenten Polymerpellets, üben mechanische Scherung aus, übertragen Wärme, schmelzen das Material, mischen es und bereiten einen kontrollierten Schuss für die Injektion in eine Form vor.

Das Schneckenrohr muss mehrere Funktionen gleichzeitig erfüllen. Es muss Material gleichmäßig verarbeiten, während es unter erhöhten Temperaturen, Druck, Reibung und wiederholten mechanischen Belastungen arbeitet. Daher müssen seine Innenabmessungen und die Schneckengeometrie mit der Maschine und dem zu verarbeitenden Material kompatibel sein.

Ein geeignetes System trägt zur Aufrechterhaltung einer stabilen Schmelzeaufbereitung bei. Ein ungeeignetes oder stark verschlissenes System kann zu ungleichmäßiger Schussgröße, längerer Erholungszeit, schlechter Durchmischung, übermäßiger Leckage über dem Schneckengang, instabiler Schmelzetemperatur und höheren Ausschussraten führen.

Wie funktioniert der Schraubenzylinder?

Während eines typischen Formzyklus gelangen Kunststoffpellets in den Zufuhrbereich des Zylinders. Durch die Drehung der Schnecke wird das Material nach vorne bewegt, während Heizelemente rund um den Zylinder Wärmeenergie liefern. Reibung und viskose Dissipation, die während der Schneckenrotation entstehen, tragen ebenfalls zum Schmelzen bei.

Während sich das Polymer vorwärts bewegt, wird es von der Schnecke komprimiert und homogenisiert. Nach und nach entsteht ein Schmelzbad, während ungeschmolzene Partikel nach und nach in die Schmelze eingearbeitet werden. Die Schnecke dosiert dann vor ihrer Spitze die benötigte Materialmenge ab. Beim Einspritzen bewegt sich die Schnecke wie ein Kolben vorwärts und drückt die vorbereitete Schmelze durch die Düse in die Form.

Da sich jedes Polymer unter Hitze und Scherung anders verhält, sollte das Schneckendesign zusammen mit der Harzformulierung und dem Formungsprozess berücksichtigt werden. Materialien, die abrasive Füllstoffe enthalten, erfordern möglicherweise einen wesentlich anderen Verschleißschutz als standardmäßige ungefüllte Thermoplaste.

Was sind die Hauptschneckenzonen?

Die meisten herkömmlichen Spritzgussschnecken lassen sich anhand von drei Funktionszonen verstehen. Ihre genauen Abmessungen variieren je nach Schneckendesign und Anwendung, aber jede Zone trägt zum gesamten Plastifizierungsprozess bei.

Die Schraubenspitze und der Rückschlagring sind ebenfalls wichtig, da sie dabei helfen, die Bewegung der Schmelze während der Rückgewinnung und Einspritzung zu kontrollieren. Zu großer Spielraum, beschädigte Komponenten oder eine ungeeignete Konstruktion können die Druckhaltung und Schusskonsistenz beeinträchtigen.

Warum ist die Qualität von Schneckenzylindern wichtig?

Der Schneckenzylinder steht in direktem Zusammenhang mit der Wiederholbarkeit der Plastifizierung. Selbst wenn die Einspritzmaschine, die Form und das Harz unverändert bleiben, kann ein stark abgenutzter Schneckenzylinder die Art und Weise, wie das Material verarbeitet wird, verändern.

• Konsistentere Plastifizierung:Die richtige Schneckengeometrie trägt dazu bei, eine vorhersehbarere Schmelze zu erzeugen.
• Verbesserte Schussstabilität:Kontrollierte Dosierung und reduzierte interne Leckage unterstützen eine wiederholbare Schussvorbereitung.
• Besseres Materialhandling:Die richtigen Oberflächeneigenschaften können den vorzeitigen Verschleiß bei der Verarbeitung anspruchsvoller Verbindungen reduzieren.
• Reduzierte ungeplante Ausfallzeiten:Eine ordnungsgemäß spezifizierte Komponente kann dazu beitragen, häufigen Austausch aufgrund beschleunigten Verschleißes zu vermeiden.
• Prozesskontrolle:Konsistente Schnecken- und Zylinderabmessungen erleichtern die Schaffung wiederholbarer Verarbeitungsbedingungen.

Bei der Großserienproduktion können diese Faktoren von Bedeutung sein, da sich kleine Abweichungen über Tausende oder Millionen von Formzyklen wiederholen. Ein Schneckenzylinder sollte daher als Teil des gesamten Produktionssystems und nicht als isoliertes mechanisches Ersatzteil bewertet werden.

Welche Materialien und Oberflächenbehandlungen sind wichtig?

Bei der Konstruktion des Schneckenzylinders müssen die zu verarbeitenden Harze und Zusatzstoffe berücksichtigt werden. Zu den allgemeinen technischen Überlegungen gehören die Auswahl des Grundstahls, die Härte, die Korrosionsbeständigkeit, die Abriebfestigkeit, das Nitrieren, das Auftragschweißen und andere Oberflächen- oder Bimetalllösungen.

Standard-Thermoplaste stellen möglicherweise relativ moderate Verschleißbedingungen dar, während glasfaserverstärkte, mineralgefüllte, flammhemmende oder andere hochgefüllte Verbindungen erheblich anspruchsvollere Anforderungen stellen können. Einige Polymere und Additive können bei erhöhten Temperaturen auch korrosionsbedingte Probleme verursachen.

Die richtige Wahl hängt von den tatsächlichen Produktionsbedingungen ab. Harzqualität, Füllstoffanteil, Verarbeitungstemperatur, Durchsatz, Schneckengeschwindigkeit, Druck und erwartete Betriebsstunden sollten alle berücksichtigt werden, bevor Materialien oder Behandlungen spezifiziert werden.

Was ist vor der Bestellung zu beachten?

Eines der häufigsten Probleme beim Kauf ist die Bestellung eines Schneckenzylinders nur anhand des Maschinenmodells oder des Schneckendurchmessers. Obwohl diese Details nützlich sind, liefern sie möglicherweise nicht genügend Informationen für eine genaue Herstellung.

1. Maschinenmarke und Modell:Bestätigen Sie die genaue Maschinenkonfiguration.
2. Schraubendurchmesser:Passen Sie die Maßanforderungen genau an.
3. Schraubenlänge und L/D-Verhältnis:Diese beeinflussen Verweilzeit und Plastifizierungsverhalten.
4. Zu verarbeitendes Material:Identifizieren Sie das Harz und alle abrasiven oder korrosiven Zusätze.
5. Ausgabeanforderungen:Berücksichtigen Sie das Schussgewicht, die Zykluszeit und das erwartete Produktionsvolumen.
6. Schneckengeometrie:Überprüfen Sie das Kompressionsverhältnis, das Flugdesign, die Mischanforderungen und andere anwendungsspezifische Funktionen.
7. Laufkonfiguration:Überprüfen Sie die Zufuhröffnung, die Heizzonen, die Düsenschnittstelle und die maschinenseitigen Abmessungen.
8. Verschleißschutz:Wählen Sie je nach Verarbeitungsumgebung ein geeignetes Material oder eine geeignete Behandlung aus.

Bei einer Ersatzkomponente kann die Bereitstellung von Zeichnungen, Maßen, Fotos, vorhandenen Schraubenspezifikationen und Harzinformationen das Risiko von Maß- oder Anwendungsabweichungen erheblich reduzieren.

Was verursacht den Verschleiß des Schneckenzylinders?

Verschleiß ist beim Spritzgießen ein normales Problem, sein Ausmaß variiert jedoch je nach Anwendung erheblich. Abrasive Füllstoffe, verunreinigtes Material, zu hohe Temperaturen, schlechte Reinigungspraktiken, Fehlausrichtung und ungeeignete Verarbeitungsbedingungen können zu einer beschleunigten Verschlechterung beitragen.

Messungen sind zuverlässiger als eine reine Sichtprüfung. Während der geplanten Wartung kann die Überprüfung der Schneckengangabmessungen, des Innendurchmessers des Zylinders, der Abstände und der zugehörigen Komponenten dabei helfen, festzustellen, ob eine Sanierung oder ein Austausch angebracht ist.

Wie können häufige Verarbeitungsprobleme diagnostiziert werden?

Wenn sich die Formleistung ändert, ist der sofortige Austausch des Schneckenzylinders nicht immer der richtige erste Schritt. Eine systematische Untersuchung kann dabei helfen, herauszufinden, ob das Problem von der Plastifizierungsbaugruppe, den Prozesseinstellungen, dem Materialzustand oder einer anderen Maschinenkomponente herrührt.

Beginnen Sie mit der Aufzeichnung messbarer Änderungen wie Erholungszeit, Kissen, Einspritzdruck, Schmelzetemperatur, Schussvariation, Schneckenposition und Zykluszeit. Vergleichen Sie diese Beobachtungen mit historischen Produktionsdaten, sofern verfügbar.

Überprüfen Sie als Nächstes den Trocknungs- und Zufuhrprozess des Harzes. Feuchtigkeit, Verunreinigungen, falsches Material oder eine ungleichmäßige Pelletversorgung können Symptome hervorrufen, die wie mechanische Probleme aussehen.

Wenn die Prozessbedingungen stabil sind, überprüfen Sie Schnecke, Zylinder, Schneckenspitze, Rückschlagring, Düse und zugehörige Komponenten. Ein zu großer Abstand zwischen Schnecke und Zylinder kann die Plastifizierungs- und Dosiereffizienz beeinträchtigen. Auch ein beschädigtes Rückschlagventil kann zu einem inkonsistenten Schussverhalten führen.

Wie kann die Lebensdauer verlängert werden?

Durch eine gute Wartung wird der Verschleiß nicht beseitigt, aber sie kann dazu beitragen, unnötige Schäden zu verhindern und den Austausch von Komponenten vorhersehbarer zu machen.

• Verwenden Sie das richtige Harz und vermeiden Sie eine Kontamination mit Fremdmaterialien.
• Befolgen Sie die entsprechenden Start- und Abschaltverfahren für das zu verarbeitende Polymer.
• Vermeiden Sie unnötige Schneckengeschwindigkeiten und Verarbeitungstemperaturen.
• Überwachen Sie ungewöhnliche Änderungen der Erholungszeit und des Druckverhaltens.
• Überprüfen Sie die Schraubenspitze und den Kontrollring während der planmäßigen Wartung.
• Messen Sie Schnecken- und Zylinderabmessungen, anstatt sich nur auf das Aussehen zu verlassen.
• Beim Materialwechsel geeignete Spülverfahren anwenden.
• Führen Sie Aufzeichnungen über Betriebsstunden, verarbeitete Materialien und Wartungsarbeiten.

Vorbeugende Inspektionen sind besonders wertvoll für Produktionslinien, in denen Schleifmittel kontinuierlich verarbeitet werden. Das frühzeitige Erkennen allmählicher Dimensionsänderungen kann Produktionsteams bei der Planung von Sanierungs- oder Austauscharbeiten während geplanter Ausfallzeiten und nicht nach einem unerwarteten Ausfall helfen.

Standard- und verschleißfeste Schneckenzylinder

Es gibt keine universelle Schneckenzylinderkonfiguration für jede Spritzgussanwendung. Eine Standardkonstruktion kann für Allzweckmaterialien geeignet sein, während eine verschleißfestere Lösung für anspruchsvolle Verbindungen gerechtfertigt sein kann.

Die wirtschaftlichste Variante sollte über die gesamte Betriebsdauer evaluiert werden. Ein niedrigerer anfänglicher Komponentenpreis stellt möglicherweise nicht die niedrigsten Gesamtbetriebskosten dar, wenn das Teil schnell verschleißt oder häufige Produktionsunterbrechungen verursacht.

Häufig gestellte Fragen

Abschließende Überlegungen

EinSpritzguss-Schraubenzylinderspielt beim Spritzgießen eine grundlegende Rolle, da es bestimmt, wie effizient und gleichmäßig Polymer von Pellets in eine verwendbare Schmelze umgewandelt wird. Schneckengeometrie, Zylinderzustand, Materialauswahl, Verschleißschutz, Betriebsparameter und Wartung beeinflussen alle das Endergebnis.

Für Einkäufer und Produktionsingenieure besteht die wichtigste Lektion darin, das Bauteil entsprechend der tatsächlichen Anwendung zu spezifizieren und nicht nur nach Durchmesser oder Maschinenname auszuwählen. Das Verständnis des Harzes, der Produktionsbedingungen, der Verschleißumgebung und der erforderlichen Leistung kann zu einem besser geeigneten Schneckenzylinder und einem vorhersehbareren Formprozess führen.
